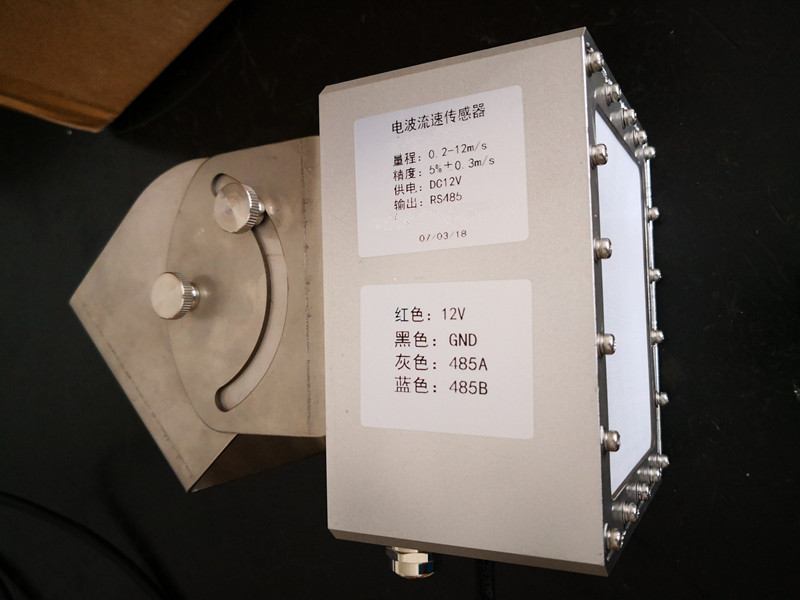

雷達流速儀在線測流儀

雷達波流速儀、RQ-600在線流速儀

本產品采用非接觸式高頻雷達測流技術，可應用于水文測驗、水資源監測、城市道路防洪、山洪預警、和環保排污監測等方面。

   相較于現有的接觸式流速儀及各種多普勒聲學、超聲波式測流技術與設備，非接觸式雷達測流方式便于隨時維護，基本不受水毀影響，不受污水腐蝕，不受泥沙影響，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。

    測流雷達采用全球第三代雷達流速儀，新一代平面微帶陣列天線。與上兩代雷達流速儀相比技術上有了質的飛躍。平面微帶陣列系統發射1ns 的極短微波脈沖，通過三維稀疏子帶速度、距離像算法和時域信號展寬的方法，測量脈沖微波時間飛行的運行時間，并同時測量環境信號，根據環境信號噪聲進行DSP 補償方法計算出流速、水位。RQ-600是目前一款可實現極低流速檢出響應：可測到0.1m/s 低流和進行全自動俯仰和水平角自動補償的雷達流速儀。24GHz多功能平面微帶雷達傳感器，功耗低、易于集成，獨特的抗干擾性能適于近距離多點安裝環境。

一、技術特點：

   基于雷達工作原理的24GHz（ISM標準波段）速度探測器。

   CW平面微帶雷達非接觸式探測，全天候穩定工作。

   適用于洪水期高流速條件。

   探測精度高，具有水平角度自動補償功能。

   可定制標準數據通訊接口。

   低功耗，防水防雷設計，適用于各種野外環境。

   外觀小巧，安裝方便、易維護。

   可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機。

二、技術參數

    有效距離 0.5~100 m

    測量范圍 0.1 ~ 7.5m/s

    分辨率 ±0.02 m/s

    測量誤差 ±1 %

    響應時間 出廠設置6s

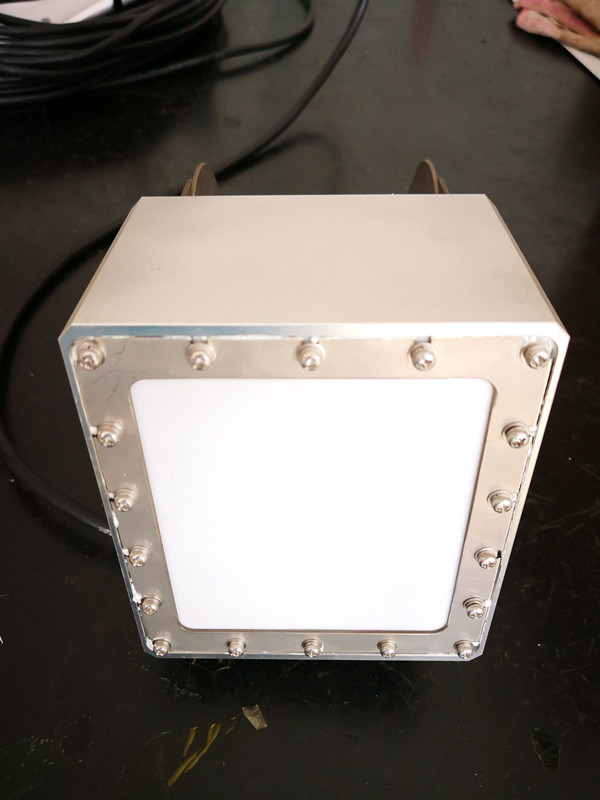

    天線樣式 平面微帶陣列天線， 32°× 14°

    發射頻率 24.000 ~ 24.250GHz

    發射功率 20 ~ 26 dBm

    信號接口 RS-232 / RS-485 / SDI-12 / 4-20mA電流環 / HART

    數據格式 9600（默認）,8,n,1；波特率可調

    工作電壓 12~28V  DC

    工作電流 130mA @12V

    工作溫度 -40 ~ 60 ℃

    防水等級 IP66

    外殼材料 鋁合金

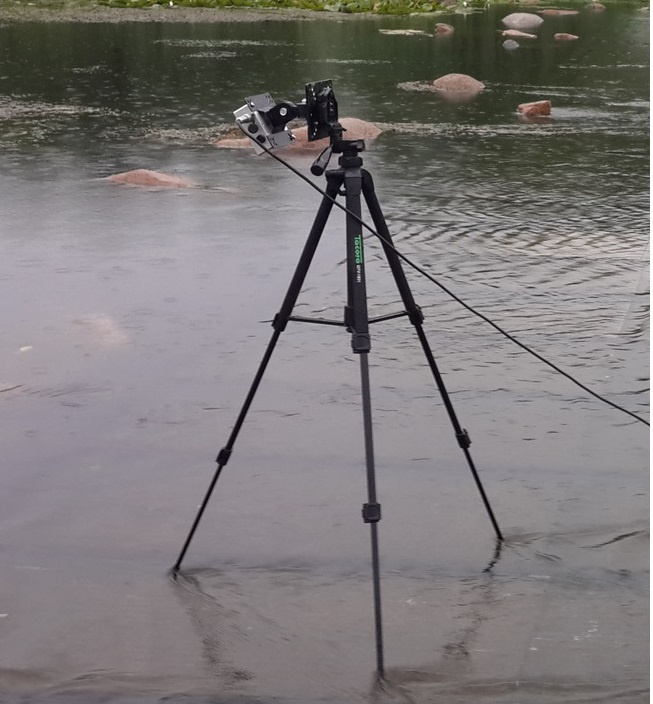

    流速計可以實現一點和多點河流表面流速監測，這些數據經過率定就可以推算出河流斷面平均流速。由于山區性河流斷面基本穩定，所以斷面平均流速結合水位計獲取的水位就可以計算出實時流量，這樣就可以實時得到河道流量。
