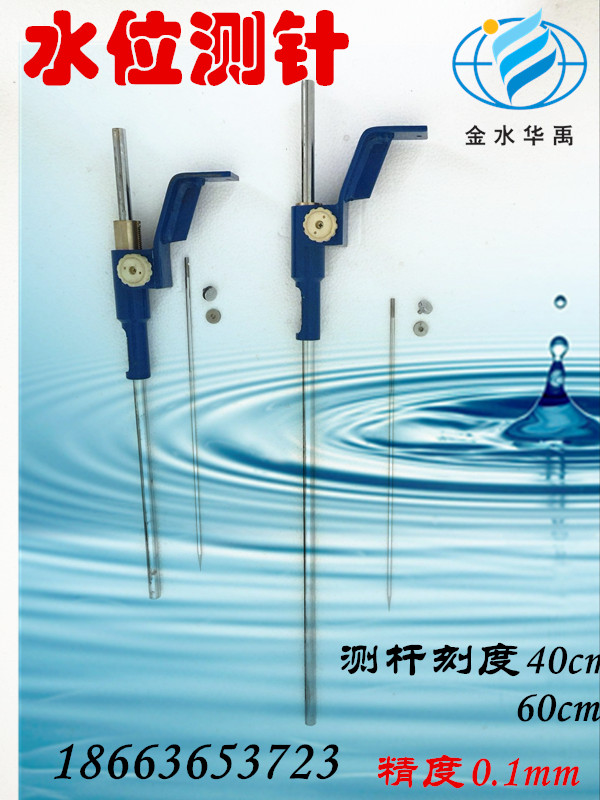

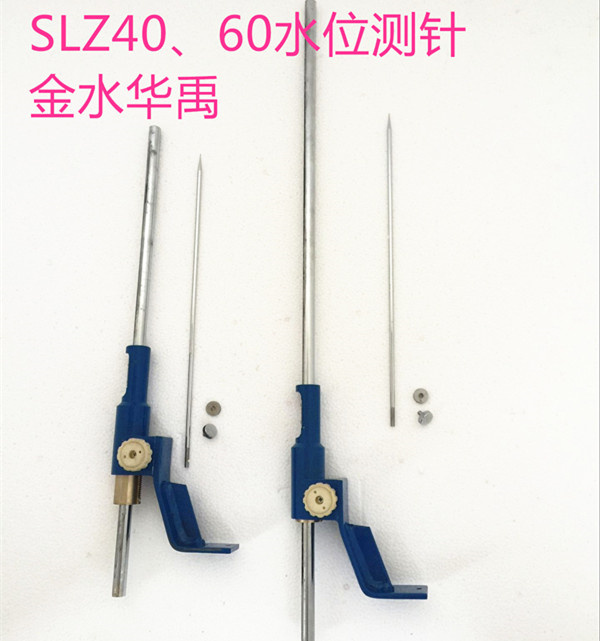

SLZ40/60水位測針 SLZ40 60水位測針

一．用途、性能及結構：

本產品系水工試驗及模型試驗中測定水位差之用，產品型號規格分40cm、60cm測量讀數至0.1mm。

整個儀器可分為測桿部件和身架部件。測桿與微動套利用簧片彈力適當鎖緊。

由于簧片采用無孔彎勾形式，不易斷裂，彈性穩定，而達到既能上下抽拉又能自鎖的效果。身架部件的齒輪軸可調整鎖緊力，達到既能抽拉測桿又能微調測桿，使測桿針準確地接觸水面而測得水位。

二．參數：

1、 測桿刻度為60cm、40cm游標讀數為0.1mm。

2、 ;測桿刻度全長內誤差不大于0.3mm。

3、 ;針尖闐徑R0.25±0.05。

4、 ;儀器重量為3Kg。

三．檢驗要點及設備：

用25倍工具顯微鏡檢驗。測桿刻度要求65±0.30mm。

2、 ;用彈簧稱抽拉（或用砝碼懸吊抽拉）檢驗測桿抽拉松緊度要求在1.5-3Kg內。

3、 ;檢查游標測桿刻度面的配合，平面度不超過±0.15mm（或用手指撫摸無阻滯）。

4、 ;其他有關檢查，見檢驗規范。

四．安裝使用及保護方法：

本儀器可安裝在木架及其他基座上。要求無變形、震動及其他一切影響零點的現象。

2、 ;安裝時用水準尺校平，并校正測桿與測中心線同時測定零點。

3、 ;使用時測針裝上，用拼帽拼緊。抽動測桿使針尖接近水面，然后轉動旋鈕，達到針尖接觸水面，即可得到水位讀數。

4、 ;使用一時期后可卸下微動輪取出微動機構件，用煤油清洗后加少許清機油裝復。

5、 ;使用日久，如發現測桿，微動套和旋鈕過松，而經調節無效，可將簧片整形或更換簧片等修理。
